Ø10 C3604桶形铜螺母端槽相位要由横孔底孔定位

Ø10 C3604桶形铜螺母的端槽用于提示横向螺纹方向，槽铣得正却对不准螺纹轴线，装配时仍要反复转动。相位控制应先钻M6底孔，用光滑定位销锁住横孔轴线后再铣端槽，最后完成攻牙。把已加工的螺纹或窄槽当作二次定位基准，重复性通常不够。

零件外径10毫米、长度20毫米，横孔中心距端面10±0.05毫米，螺纹为M6-6H；端面槽宽1.2毫米、深1.0毫米，槽中心线与横孔轴线的角度要求为±3度。车削毛坯只建立外圆和两端面，方向基准要在钻横孔后产生。图样若只标槽宽和槽深，没有标相位基准与角度公差，供应商即使每个单项尺寸合格，装配方向也可能散乱。

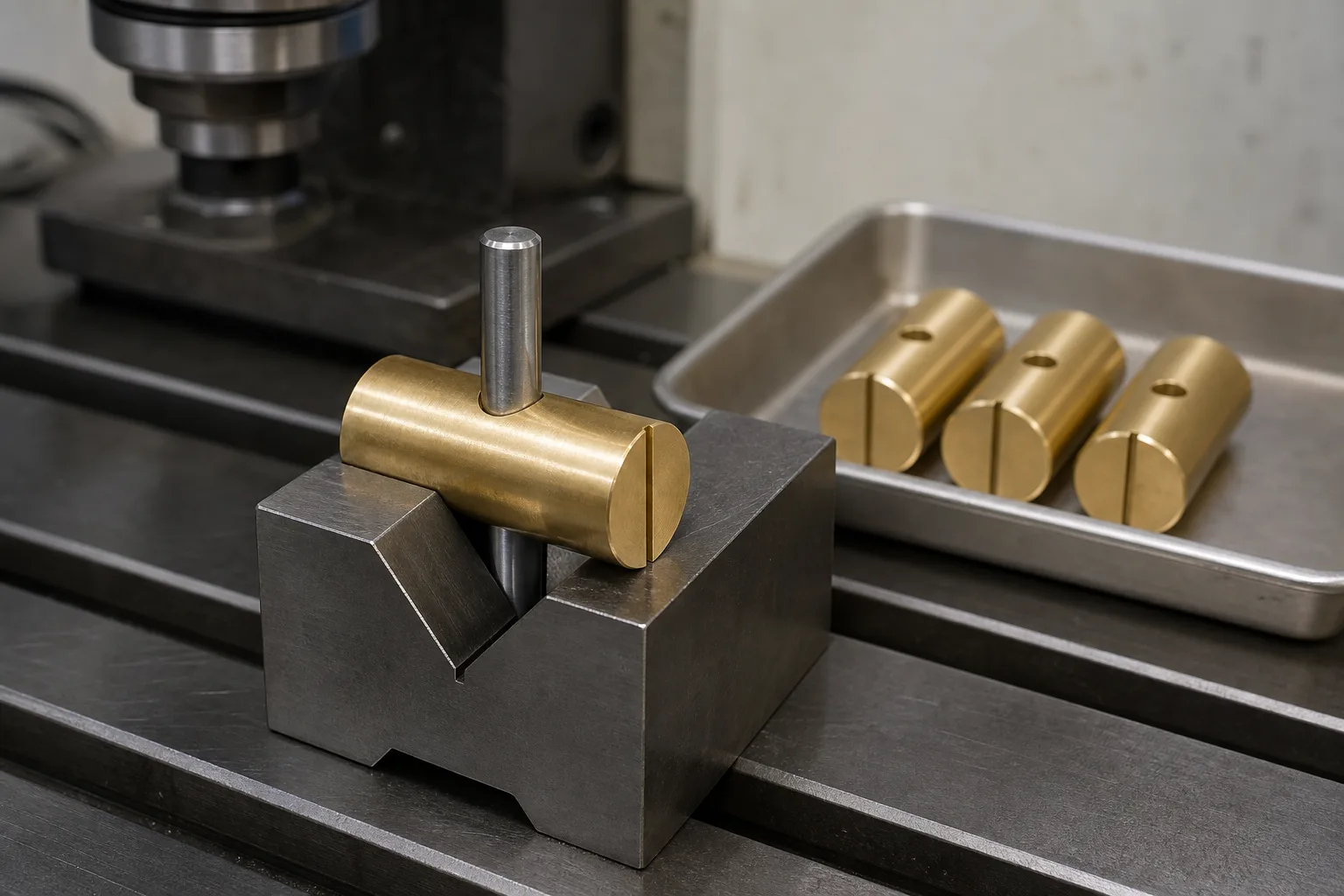

工序可安排为车削外形、V形块夹持钻Ø5底孔、去除孔口翻边、穿入Ø4.98光滑定位销、以销轴贴靠定向块铣端槽、退出定位销后攻M6螺纹。定位销与底孔保留0.02毫米直径间隙，既要顺利穿入，也不能让20毫米长度上的摆角吞掉±3度相位。横孔钻通后的内缘毛刺处理，可结合黄铜横孔与主孔交叉毛刺控制制定，但相位仍由本工装定位结果判定。

苏州维易达精密科技在苏州精密制造现场复核这类横孔件时，会先检查定位销实际受力位置。销只靠孔口一侧、V形块有切屑或端面没有贴紧挡块，槽相位都会随夹紧动作漂移。试切时连续装夹十件，每件铣槽后重新穿销复测；若角度极差超过2度，先修定位块、夹紧方向和孔口倒角，不用程序角度补偿掩盖工装重复性。

先攻牙再定位看似少一次换序，实际会增加不确定性。螺纹芯轴旋入后的停止角受牙侧间隙、端面毛刺和拧紧力影响，同一芯轴多次装夹可能停在不同位置；用端槽反过来定位钻横孔，又会放大1.2毫米窄槽的宽度误差。类似铜件结构和规格可在https://www.weeda.cn/对照，具体工序仍应按横孔、槽和装配件之间的基准关系确定。

维易达会用两套互相独立的证据放行。第一套是相位检具：光滑销穿过攻牙前底孔或专用保护套，端槽插入薄片基准，读取角度或两侧间隙；第二套是螺纹和装配检查：M6通止规确认牙型，再用实际配套螺栓从规定方向旋入。适用条件是端槽承担装配导向，工艺动作是以横孔底孔建立方向基准，验收证据是相位检具记录与实际装配方向一致。

攻牙安排在铣槽之后，还要控制底孔变形和切屑。定位销退出后先吹净槽屑，攻丝入口做小倒角，切削液不能在横孔低点积成黏屑。首件用通规全长旋入、止规按图样规则判断，并检查端槽边缘是否因夹持产生卷边。批量中按模次或刀具寿命抽查横孔中心距、槽深和相位，不能只测方便量取的槽宽。

相位角的测量算法也要统一。将圆柱销穿入底孔，把销轴中心线投影到端面作为零度，再以端槽两侧边拟合槽中心线；不能拿某一侧槽边到外圆的单点距离代替角度。检具使用前以标准件校零并记录校零日期，同一件由两名检验员各装夹三次，若读数极差已经接近±3度公差的一半，应先改善定位与读数方法。量产抽样同时保存角度原值和判定，避免只有“合格”二字，后续无法区分夹具漂移还是测量差异。

工艺卡应明确底孔是相位基准、定位销直径、V形块夹紧方向、定向块位置和攻牙顺序。换钻头、重磨槽刀、调整夹具或改用另一台设备，都用十件重复装夹重新确认角度极差。若装配件方向发生变更，应先改图样基准和相位要求，再评估现有工装；这样报废边界落在可测的孔轴线与槽中心线上，不会变成装配人员凭手感挑件。
