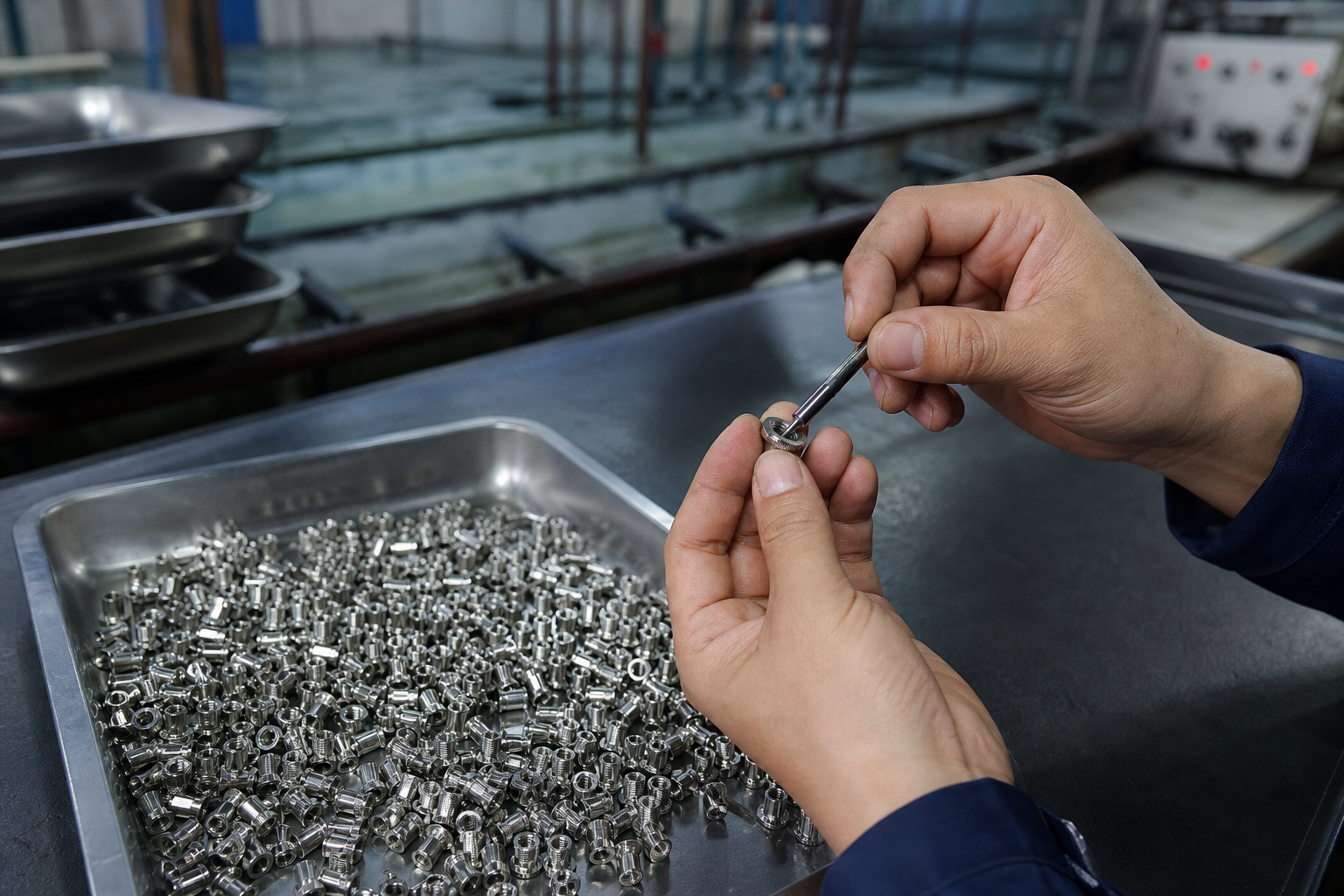

铜螺母镀镍后内牙发紧，先别急着压薄镀层

M4 铜螺母镀镍后，裸件能顺畅通过通规，镀后却有一部分螺钉拧到中段发紧。很多人先让电镀厂把镀层做薄，问题有时会暂时好转，外观和耐蚀要求又跟着受影响。螺纹发紧常是前面攻牙余量、孔口毛刺和挂镀均匀性叠在一起的结果。

内牙镀层不会只长在孔口。电流分布、零件摆放和孔深都会影响牙侧、牙底的沉积状态。M4 这类常用规格看起来余量不小，若裸件中径已经靠近上限，镀层再叠进去，通规手感就会变化。攻牙后只用一支螺钉试拧，往往看不出边界，通止规和规定长度的螺钉都要进入首件确认。

铜螺母送镀前，先把第一牙和孔口处理干净。切削丝锥磨损、倒角不足或清洗残屑，都会让镀后紧涩集中在入口。返工时再用丝锥回攻，虽然能救回一部分，镀层却被破坏，外观件还得重新处理。批量件把孔口去毛刺、清洗和攻牙后的通规固定下来，比镀后筛选省得多。

挂镀方式也会让同一批零件表现不同。零件堆得太密，内孔附近的电流状态会变化；挂点接触不稳，局部镀层和颜色也可能不一致。第一次换挂具、换电镀批次或调整时间后，先抽几件测镀后通规和实装手感，再决定是否继续放量。只看外观发亮，无法说明内牙仍在可装配窗口内。

镀前尺寸要给表面处理留出窗口。车间可以把裸件的中径、通规手感和攻牙设备状态写进首件记录，别等到镀后才第一次测螺纹。裸件已经偏紧时，后面即使镀层在正常范围内，也会出现锁付不顺。裸件偏松又不能简单放行，螺钉受力后可能没有足够牙侧接触。工艺员应当用同一批规定螺钉做试锁，观察旋入深度和锁紧后的手感。

清洗也会影响结果。攻牙油、抛光粉或孔底残屑留在内孔里，镀层附着状态会不稳定，局部还可能形成粗糙颗粒。零件从清洗槽出来后，内孔不能只靠外表面风干判断。对盲孔和深孔件，增加吹气、超声或抽检剖切，虽然多了一点时间，却能减少后面通规卡住时的大面积筛选。

批量生产时，抽检应按挂具、时间段和换液节点取样。每小时从同一位置拿一件，无法反映整挂零件的状态。把外层、内层和靠近挂点的位置分别留样，才能看出镀层变化是否集中在某个区域。出现紧涩时，先查样件分布、镀层记录和攻牙批次，再决定是暂停电镀还是回到前道复核。

对于需要反复拆装的产品，还要把锁付寿命放进评估。镀后第一次能旋入，不代表多次拆装不会出现掉屑或滑牙。采购只给出“镀镍铜螺母”的名称时，工程人员最好追问螺钉材质、锁付扭矩和拆装次数。条件写清以后，电镀厚度、攻牙余量和检验方法才有依据。

苏州维易达精密科技处理这类批量铜螺母时，会把裸件通规、镀后通规和实装螺钉的结果写在同一张首件记录里。三项数据放在一起，工艺员才能判断是攻牙状态偏紧，还是镀层把原有余量吃掉。这样出现异常时，不用在车间和电镀之间反复猜责任点。

成本要算到返工以后。镀后筛出一箱内牙紧的螺母，后面要逐件复检、回攻、补镀或报废；若已送进装配线，拆装成本更高。前面多做一次镀后试样和过程抽检，通常比事后处理便宜。需要对照铜螺母规格、材质和表面处理组合时，可参考 https://www.weeda.cn/ 的加工样例，再按实际螺钉和扭矩要求确认。

镀镍后内牙发紧，不该靠单独压薄镀层解决。先给攻牙留出稳定余量，再把孔口、挂具和镀后检验管住，铜螺母才能在外观、耐蚀和锁付之间保持平衡。
