8 毫米小轴轴径合格，轴承压到底后为什么还有轴向窜动

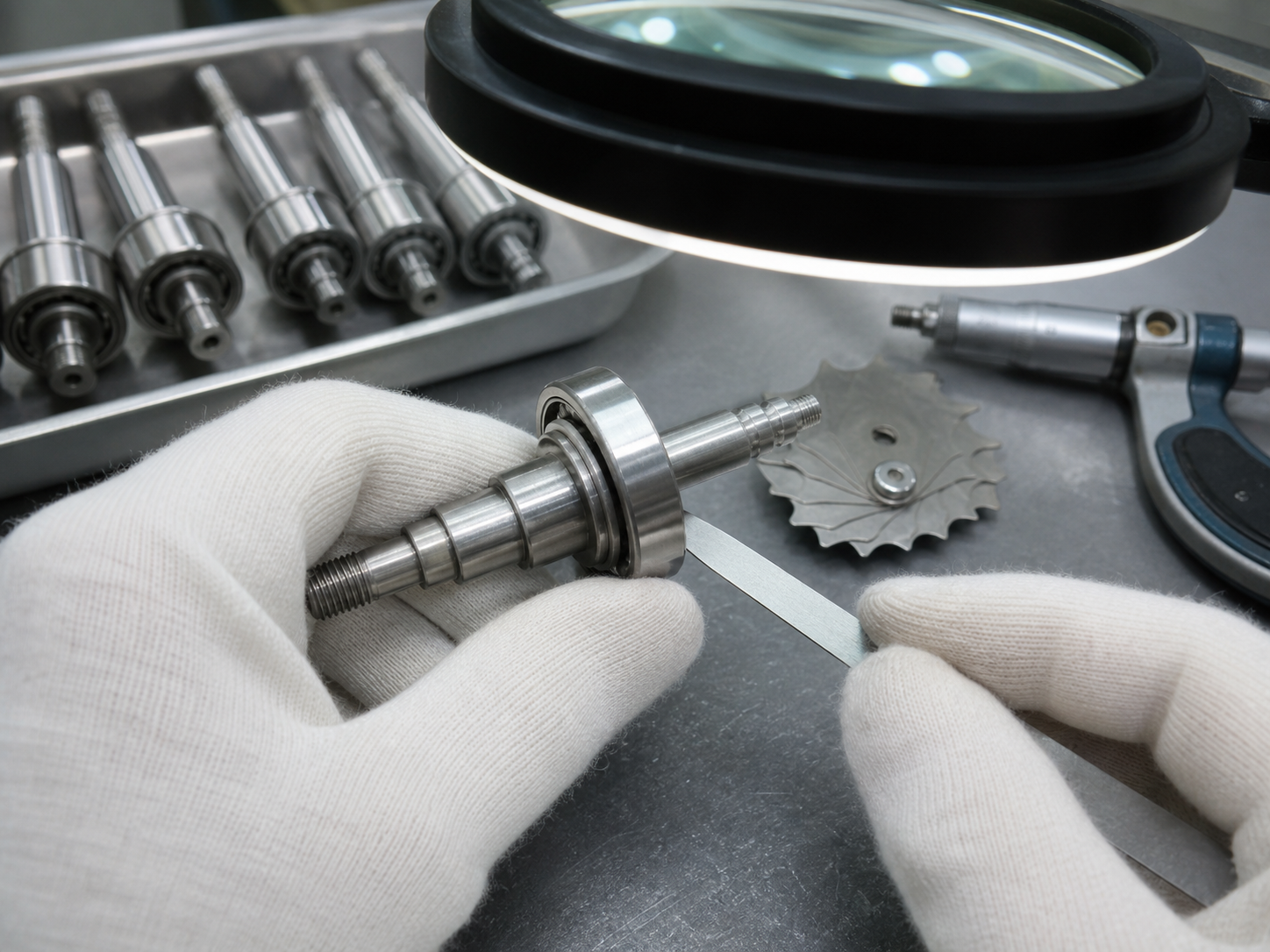

一批直径 8 毫米的小轴，轴承位用千分尺测量都在图纸公差内，轴肩到端部的长度也没有超差。装配时压力曲线平稳，轴承看起来已经压到底，锁紧后却还能测到 0.08 毫米左右的轴向窜动。拆下一件观察，轴承内圈与轴肩之间有一道很细的亮缝。车间继续复测轴径，读数仍然合格，问题其实藏在千分尺碰不到的台阶根部。

轴肩根部不能做成完全尖角，车刀刀尖有圆弧，零件也需要适当圆角降低应力集中。轴承内圈端面同样带有倒角。两者要能互相避让：轴上的圆角或残留凸起若超出轴承倒角空间，内圈会先骑在圆角上，端面还没贴到轴肩，压装设备便已经感到阻力。此时再加压力，可能只是在挤伤内圈倒角，不能消除间隙。

图纸只标轴径和轴肩长度，很容易漏掉根部圆角上限。操作者换了一片刀尖圆弧更大的车刀，外圆尺寸照样能补偿到位，根部轮廓却变了。刀片磨损后，台阶处还会留下薄薄的积屑瘤或卷边。三坐标测到端面位置，并不代表轴承接触的那一圈端面有效，因为探针通常不会贴着根部扫完整轮廓。

检查时可以在轴肩端面薄涂蓝油，用报废但尺寸正常的轴承内圈轻压后取下。接触痕迹若只出现在圆角附近，说明内圈没有靠到平面。轮廓仪、投影仪或圆角规能进一步确认根部形状。塞尺适合发现已有间隙，无法告诉你究竟是圆角过大、端面毛刺还是压装歪斜，几种方法要配合使用。

加工方案要结合轴的强度和轴承样本。轴承厂家给出的倒角尺寸是选取轴肩圆角的重要依据，不能凭经验统一写成 R0.5。小型轴承的可用避让空间可能很有限，轴上可采用较小圆角；若轴承承受较大载荷，又希望保留根部强度，可以设计受控的退刀槽，让内圈端面跨过槽口贴在轴肩上。退刀槽宽度、深度和表面粗糙度都要画清，不能由操作者随手多切一刀。

苏州维易达精密科技做这类小轴首件时，会拿实际型号的轴承验证端面贴合，而不只用一个光滑环规代替。环规内孔没有轴承内圈相同的倒角，试装结果可能过严，也可能漏掉真实干涉。首件确认轴承能贴肩、旋转无卡滞后，再把根部圆角或槽形作为巡检项目，换刀时重新复核。

压装方法也会制造类似现象。压套应只推轴承内圈，并保持端面与轴线垂直；若压头同时碰到密封盖或外圈，压力读数会上升，却不能证明内圈已经到位。轴承斜着进入过盈轴径，可能在轴上拉出一圈毛刺，毛刺被推到轴肩前形成新的垫片。装配前要清理轴端倒角和轴肩，压装后测轴承端面到基准端的实际距离。

轴径过盈也要适度。过盈太大不仅增加压入力，还可能胀大内圈、改变游隙。过盈太小则会在转动载荷下爬动。有关小轴、轴套和配合件的常见结构及加工样例，可参考 https://www.weeda.cn/ 中的实物资料；轴径公差仍应根据轴承精度、载荷方向、转速和温升确定，不能从另一款产品直接照搬。

批量失效后，先测未装轴的根部轮廓，再检查拆下轴承内圈倒角是否有压痕。若压痕沿整圈均匀，多半是圆角干涉；只在一侧出现，则要查压头平行度和轴的直线度。把刀片批次、刀补时间和不合格件位置对应起来，还能判断问题是否从某次换刀后开始。这样的记录比笼统写“轴承未到位”更容易找到责任工序。

降低成本不需要给每根轴都上轮廓仪。工艺稳定前用首件和换刀件确认根部形状，量产中用专用圆角样板、端面距离检具和轴承贴合抽检即可。车刀刀尖圆弧、程序终点和退刀方向一旦标准化，操作者不必靠追加压装力补救。轴承真正坐到定位端面，轴向窜动、旋转噪声和早期损坏才会一起减少。
