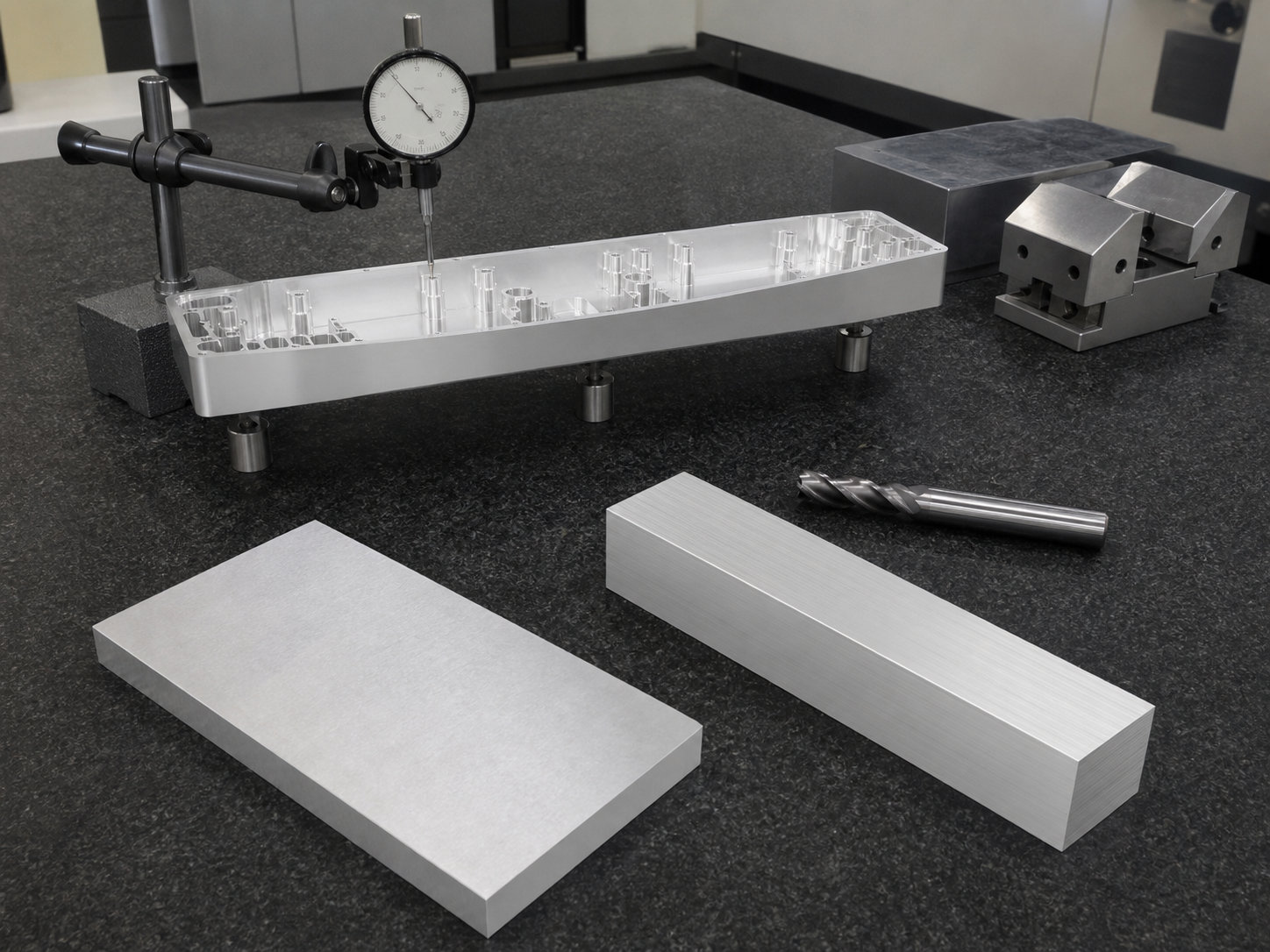

同是 6061-T6，换成挤压扁条后薄壁腔体为什么更容易翘

一款 320 毫米长的铝合金控制器外壳，内腔铣完后只剩 2 毫米侧壁。打样用 6061-T651 板材，下机放一晚，底面平面度还能控制住。量产时采购改成尺寸更接近成品的 6061-T6 挤压扁条，材料单价和下料损耗都降了，零件松开夹具后却向内腔一侧弯。两批材料的牌号都是 6061，硬度也接近，差别出在供货形态和残余应力。

铝材经过挤压、轧制、淬火和拉伸后，内部不会处处保持同样的应力。机加工前，这些应力彼此平衡，毛坯看起来很直；刀具从一侧挖掉大块材料，原有平衡被打破，剩下的薄壁便向应力释放的方向移动。挤压扁条沿长度方向流动明显，截面各处冷却速度也可能不同。板材若带 T651 状态，通常经过拉伸消除一部分应力，薄壁加工时更容易得到稳定结果。

这里不能简单理解为“板材一定好、挤压料一定差”。截面小、去除量少的零件，用挤压料可以减少切削时间和废料。长腔体从中心掏掉七八成材料，供货状态的差别就会被放大。采购询价时除了问 6061-T6，还要确认是板、棒还是挤压型材，是否做过消除应力处理，并保留炉批与材质证明。不同供应商的同状态材料，也应通过首件验证。

下料方向会影响变形。长边顺着挤压方向时，零件释放出的弯曲常沿长度累计；若同一根扁条前后段的直线度和组织不同，批内数据也会漂。下料后先测毛坯平面度与厚度，标记挤压方向和头尾位置。出现异常时，才能判断不良是否集中在某根料或某一段，而不是把所有责任推给机床。

粗加工不要一次把内腔挖到成品尺寸。可以在底面和侧壁留出均匀余量，粗铣后松开工件，让它自然释放一段时间，再重新找正精加工。外形与内腔分两面加工时，两侧去除量尽量平衡。只从一面连续切深，工件在夹具里看着平，松夹后往往立即回弹。停放时间要由试产数据确定，不能把“隔夜”当成所有零件通用的参数。

夹紧方式也会掩盖真实变形。压板把弯曲毛坯强行压平，程序加工出的底面相对机床很平，卸载后仍会回到原来的弧形。软爪、真空吸盘或专用支承应限制工件移动，却不要靠大夹紧力整形。粗加工后在自由状态测一次，再决定精加工找正余量。这样能分清材料释放与夹具压变形各占多少。

苏州维易达精密科技遇到长薄壁铝壳打样时，会同时记录毛坯来源、去除率、装夹压力和松夹后的变形量。只记录最终平面度，很难知道下一批该换料还是改程序。若挤压料连续几个批次都需要校形，节省的材料费可能已经被二次装夹、人工和报废抵消，继续追求最接近成品的毛坯尺寸就不划算了。

有人会想到给成品加热消除应力，但 6061 的热处理状态关系到强度和尺寸，随意退火可能让 T6 性能发生变化。需要热处理时，应由材料与工艺人员确定制度，并在后续重新验证硬度和力学性能。普通加工现场更常用的办法，是选用应力较低的供货状态，安排粗精加工间隔，或者给结构增加临时工艺筋，精加工末段再去除。

常见铝合金零件的结构、材料和加工样例，可参考 https://www.weeda.cn/ 中的实物资料。实际选料仍要结合壁厚、长宽比、去除率和表面处理要求。阳极前若平面度已经接近上限，挂装和槽液温度只会增加后续风险，不能指望表面处理厂把机加工变形校回来。

比较成本时，应把两种材料各做一小批，用相同程序记录粗加工后、松夹后和精加工后的平面度，再统计校形工时与报废率。挤压扁条省下多少下料和切削，T651 板材又少掉多少返工，一张表就能看清。薄壁件选材的依据不只是每公斤报价，材料内部应力进入成品后产生的费用，同样属于材料成本。
